北京探矿工程研究所支撑新一轮找矿突破战略行动勘查技术

——便携式模块化岩心钻机

中国地质调查局北京探矿工程研究所自主研发的便携式模块化岩心钻机，具有绿色、轻便、高效等特点，适用于森林覆盖区、中高山和深切割等交通不便地区，是支撑新一轮找矿突破战略行动、实施绿色勘查的重要装备。

一、主要特点

一是采用模块化分体式设计，单体模块重量轻，最大模块不超过200kg，可快速拆装且搬迁方便。二是液压系统稳定可靠，可实现转速扭矩无级调节。三是采用中空卡盘式动力头，卡盘机构换径不换瓦，操作简单，能适配不同规格钻杆，处理复杂地层钻探问题的能力更强。

二、典型应用案例

案例1.在湖南永州地区完成800m钻探施工。工作区沟谷纵横、岩体构造复杂，采用模块化钻机快速穿透覆盖层，取心率超90%，施工中无需修路，对环境扰动小，有效支撑矿产勘查评价与优选。

案例2.在辽宁辽阳地区开展绿色钻探示范，设计孔深1000m。经实钻验证，模块化钻机钻进效率等指标满足设计要求，可在森林高山深切割工作区高效作业。

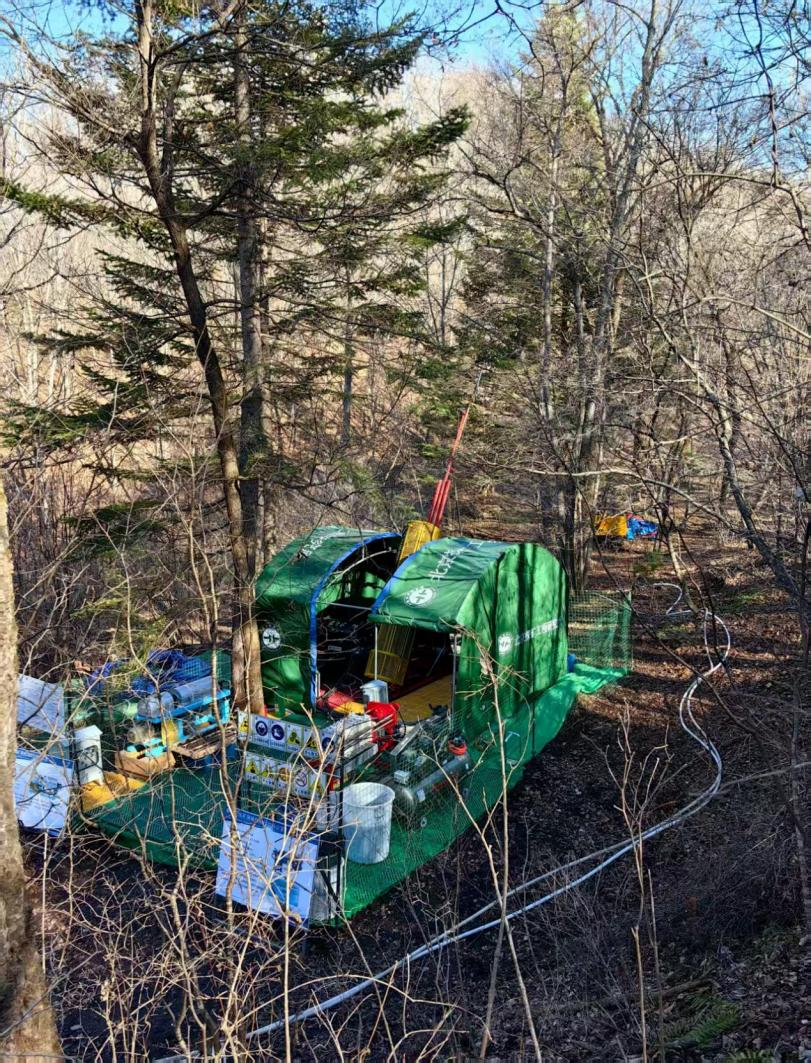

图 模块化钻机钻探现场
